MV 90 Indulink AL/ XLPE/ WS/ PVC 5 kV 100% and 133% I.L.

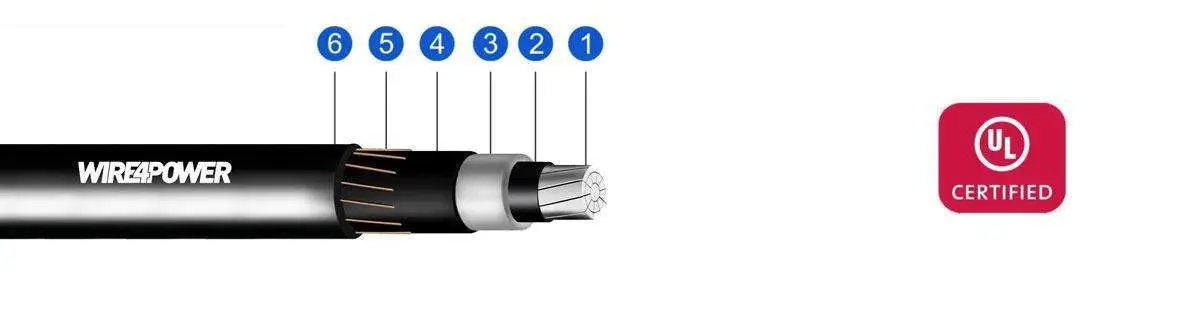

Construction

1- Conductor: Class B compact stranded 1350 aluminum as per ASTM B-400.
2- Conductor shield: Extruded thermoset semi-conducting stress control layer.
3- Insulation: Tree-retardant cross-linked polyethylene (TR-XLPE).
4- Insulation shield: Extruded thermoset strippable semi-conducting insulation shield.
5- Copper wires shield: one-third neutral concentric round annealed bare copper wires elically applied over the insulation shield.
6- Jacket: black flame retardant, sunlight and oil resistant I polyvinyl chloride (PVC).

Standards

ASTM B-400 - Standard Specification for Compact Round Concentric-Lay-Stranded Aluminum 1350 Conductors ASTM B-3 - Standard Specification for Soft or Annealed Copper Wire
UL 1072 - Medium-Voltage Power Cables
ICEA S-93-639 - 5-46 kV Shielded Power Cable for use in the Transmission and Distribubtion of Electric Energyc

Data


ALUMINUM CONDUCTOR, 5 kV 100 % INSULATION LEVEL, 90 MILS

PRODUCT CODE COND. SIZE (AWG or kcmil) NOMINLA CONDUCTOR DIAMETER (inches) NOMINAL INSULATION DIAM. (inches) NOMINAL INSULATION SHIELD DIAM. (inches) NOMINAL DIAMETER OVER JACKET (inches) APPROX. WEIGHT (lb/kft) AMPACITY (A) CONDUIT SIZE (inches)
ALUMINUM COPPER TOTAL CONDUIT IN AIR (1) UNDERGROUND DUCT (2)
841101045 4 0.21 0.469 0.531 0.794 88 196 750 76 86 3
841101047 2 0.27 0.522 0.585 0.878 140 196 903 100 115 3
841101048 1 0.30 0.554 0.617 0.909 176 196 971 120 130 3
841101049 1/0 0.33 0.591 0.654 0.946 223 196 1056 140 150 3
841101050 2/0 0.37 0.631 0.694 0.986 279 229 1181 160 170 3
841101051 3/0 0.42 0.677 0.740 1.032 354 295 1361 190 195 3
841101052 4/0 0.47 0.731 0.794 1.086 445 360 1564 215 225

3 ½

841101053 250 0.52 0.774 0.837 1.130 527 426 1748 250 250

3 ½

841101054 350 0.61 0.869 0.932 1.224 736 589 2198 305 305

3 ½

841101057 500 0.73 0.991 1.054 1.346 1061 819 2849 380 370 4
841101060 750 0,90 1.156 1.219 1.612 1592 1252 4143 490 470 5
841101062 1000 1.06 1.312 1.375 1.828 2133 1670 5439 580 545 6

ALUMINUM CONDUCTOR, 5 kV 133 % INSULATION LEVEL, 115 MILS

PRODUCT CODE COND. SIZE (AWG or kcmil) NOMINLA CONDUCTOR DIAMETER (inches) NOMINAL INSULATION DIAM. (inches) NOMINAL INSULATION SHIELD DIAM. (inches) NOMINAL DIAMETER OVER JACKET (inches) APPROX. WEIGHT (lb/kft) AMPACITY (A) CONDUIT SIZE (inches)
ALUMINUM COPPER TOTAL CONDUIT IN AIR (1) UNDERGROUND DUCT (2)
842801045 4 0.21 0.489 0.552 0.844 88 196 823 76 86 3
842801047 2 0.27 0.543 0.606 0.898 140 196 931 100 115 3
842801048 1 0.30 0.574 0.637 0.930 176 196 1001 120 130 3
842801049 1/0 0.33 0.612 0.675 0.967 223 196 1087 140 150 3
842801050 2/0 0.37 0.651 0.714 1.006 279 229 1213 160 170 3
842801051 3/0 0.42 0.698 0.761 1.053 354 295 1394 190 195 3
842801052 4/0 0.47 0.752 0.815 1.107 445 360 1599 215 225

3 ½

842801053 250 0.52 0.795 0.858 1.150 527 426 1784 250 250

3 ½

842801054 350 0.61 0.889 0.952 1.244 736 589 2237 305 305

4

842801057 500 0.73 1.011 1.074 1.367 1061 819 2891 380 370 4
842801060 750 0,90 1.177 1.240 1.633 1592 1252 4193 490 470 5
842801062 1000 1.06 1.332 1.395 1.848 2133 1670 5496 580 545 6
